D20 Automatischer Dispenser

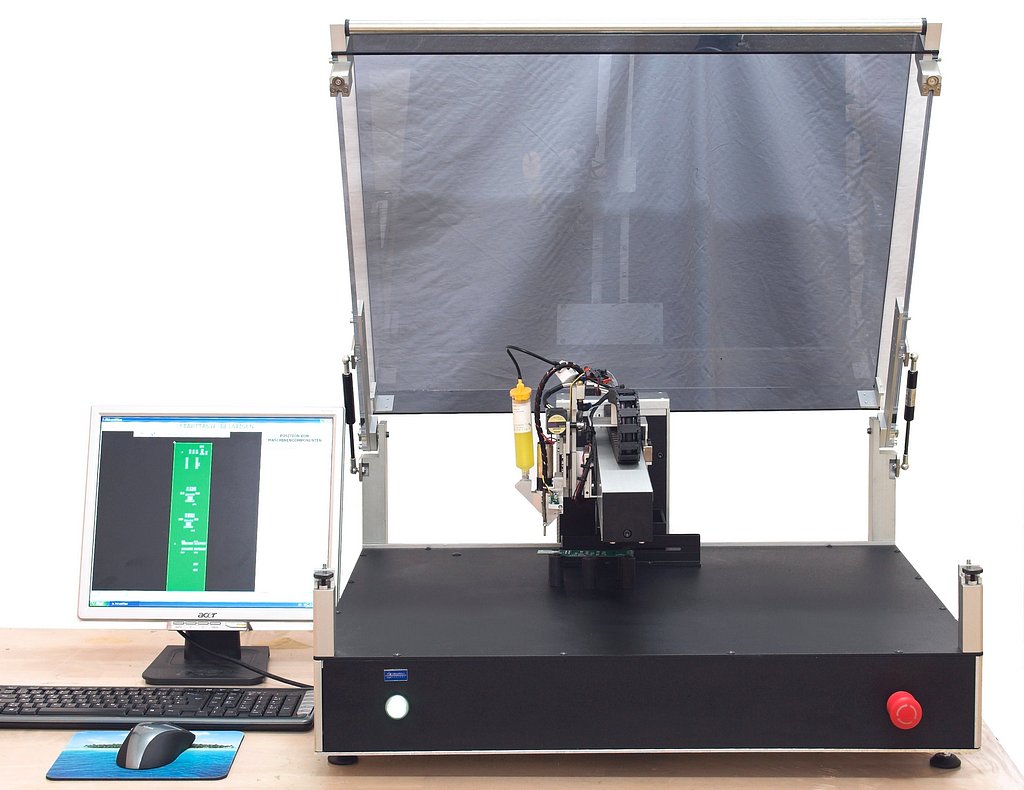

Automatischer Dispenser D20






    • Technische Daten

    • Dispensfläche
    • max. Dispensbereich 400x500mm
    • Dosierventil
    • präzisions Schnecken-Ventil
      ( andere Dosierventile möglich )
    • Dispensrate
    • bis zu 8000 dots/ Std.
    • Abstandsmeßsystem
    • berührungsloses Dispensen
    • Auflösung
    • X / Y -Achse : 0,008mm - Längenmeßsystem
    • Z -Achse : 0,02mm - Längenmeßsystem
    • Positionsgenauigkeit
    • +/- 0,04mm mm
    • Abmesssungen und Gewicht
    • 800 x 700 x 350mm / ca . 85 kg
    • Versorgung
    • 110-230V / 50-60Hz / 850W / 6 MPa / 15l/min
    • Eigenschaften

    • Präzisions Dispenser mit Schneckendispensventil
    • Auswechselbarer Dispenskopf
    • Dynamische Z-Achsensteuerung
    • Kamerasystem für Referenzpunkte-Erkennung
    • Optische Nadelkalibrierung
    • Gerber Editor für die automatische Dispensprogrammerstellung
    • Betriebssystem: Windows 10
    • Optional - zweites Dispenskopf
    • Anwendungsbereich
    • Klein- bzw Mittelserien
    • Präzises Dispensen von mittel bis hochviskösen Medien
    • Dispensen von UV Kleber ,SMD Kleber, Lotpaste, Wärmeleitpaste , Leitpaste , Beschichtung von Materialien
    • der automatischer Dispenser D20 wird sowohl als Desktop als auch Inline Maschine arbeiten
    • der automatischer Dispenser D20 kann auch simultan mit zwei verschiedenen Dispensköpfen dosieren
    • mikrodispensen von verschiedenen Medien
