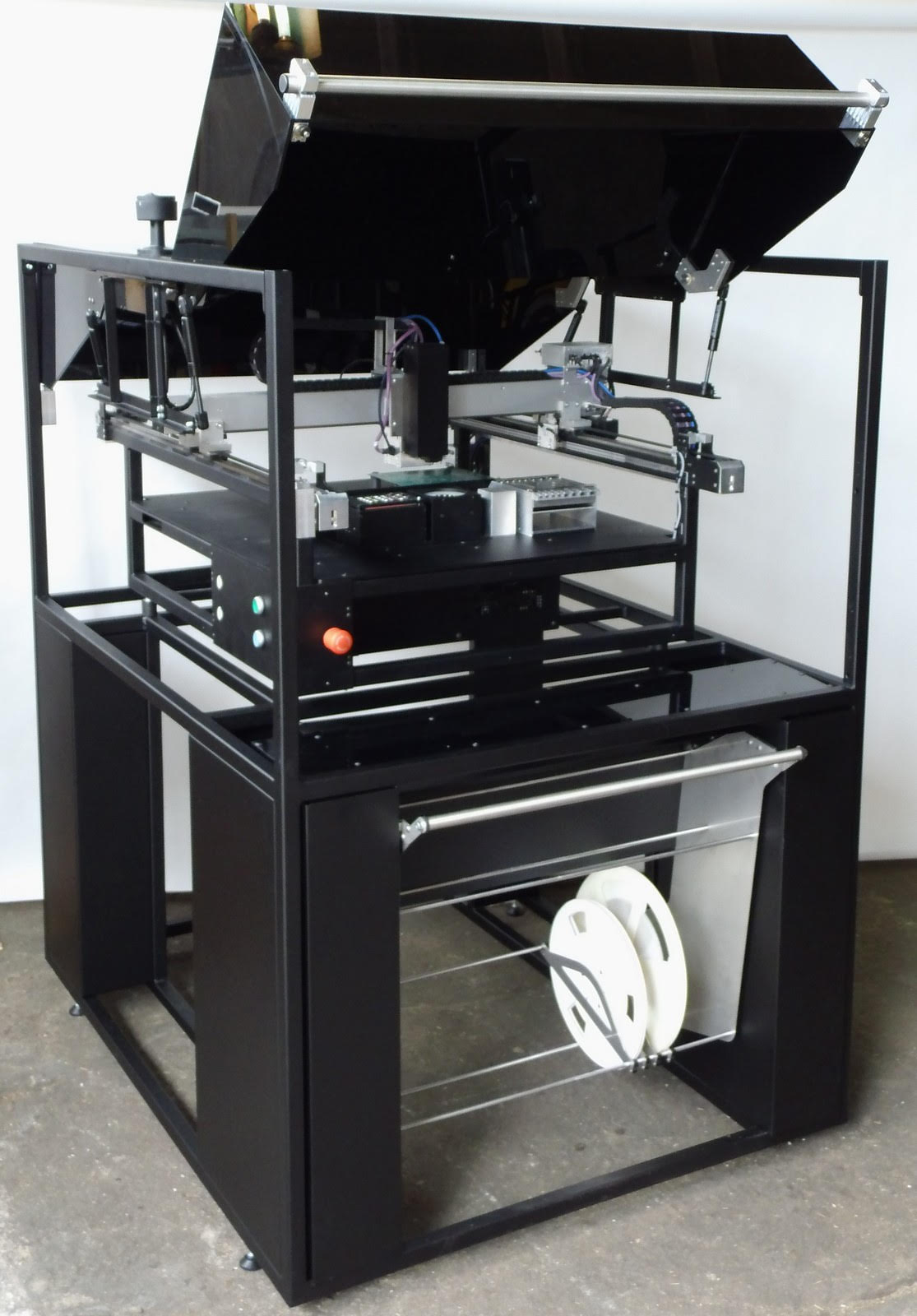

Dispenser D40-H

Präzisions-Jetventil-Dosierung für mittel- und hochviskose Medien

Der Leiterplatten-Dosierer D40-H ist für die hochpräzise Applikation mittel- und hochviskoser Materialien auf einer großen Fläche von 680 × 500 mm konzipiert. Dank seines fortschrittlichen Jetventilsystems erreicht er Geschwindigkeiten von über 20.000 Punkten pro Stunde und gewährleistet eine sehr präzise Dotplatzierung.

Mit einer Auflösung auf der X/Y-Achse (0,008 mm) und der Z-Achse (0,02 mm) sowie einer Positionsgenauigkeit von ±0,04 mm eignet sich der D40-H ideal für anspruchsvolle Dosieraufgaben, nicht nur in der Elektronikproduktion. Sein robustes Design mit den Abmessungen 1050 × 950 × 550 mm und einem Gewicht von ca. 155 kg ermöglicht einen effizienten und zuverlässigen Betrieb bei sehr unterschiedlichen Dosieraufgaben.

Hauptmerkmale

• Universelle Dosiermaschine
• Berührungsloses Jetventil für mittel- und hochviskose Medien
• Top-Kamera für Passermarken
• Gerber-Editor für Dosierprogramm
• Grafikeditor für Linien und Konturen
• Betriebssystem Windows 11
• Optional: kann mit zwei verschiedenen Dosierköpfen ausgestattet werden
• Anwendungsbereich: Mittel- bis Großserienfertigung
• Präzisionsdosierung von SMT-Kleber, Lotpaste, Wärmeleitpaste und leitfähigen Klebstoffen
• Präziser automatischer Dosierprozess mit einem oder mehreren Medien
• Verfügbar als Standalone- oder Inline-Version
• Mikrodosierung verschiedener Medien
• Optional: Dosierung von Linien, Konturen bzw. Flächenbeschichtungen
