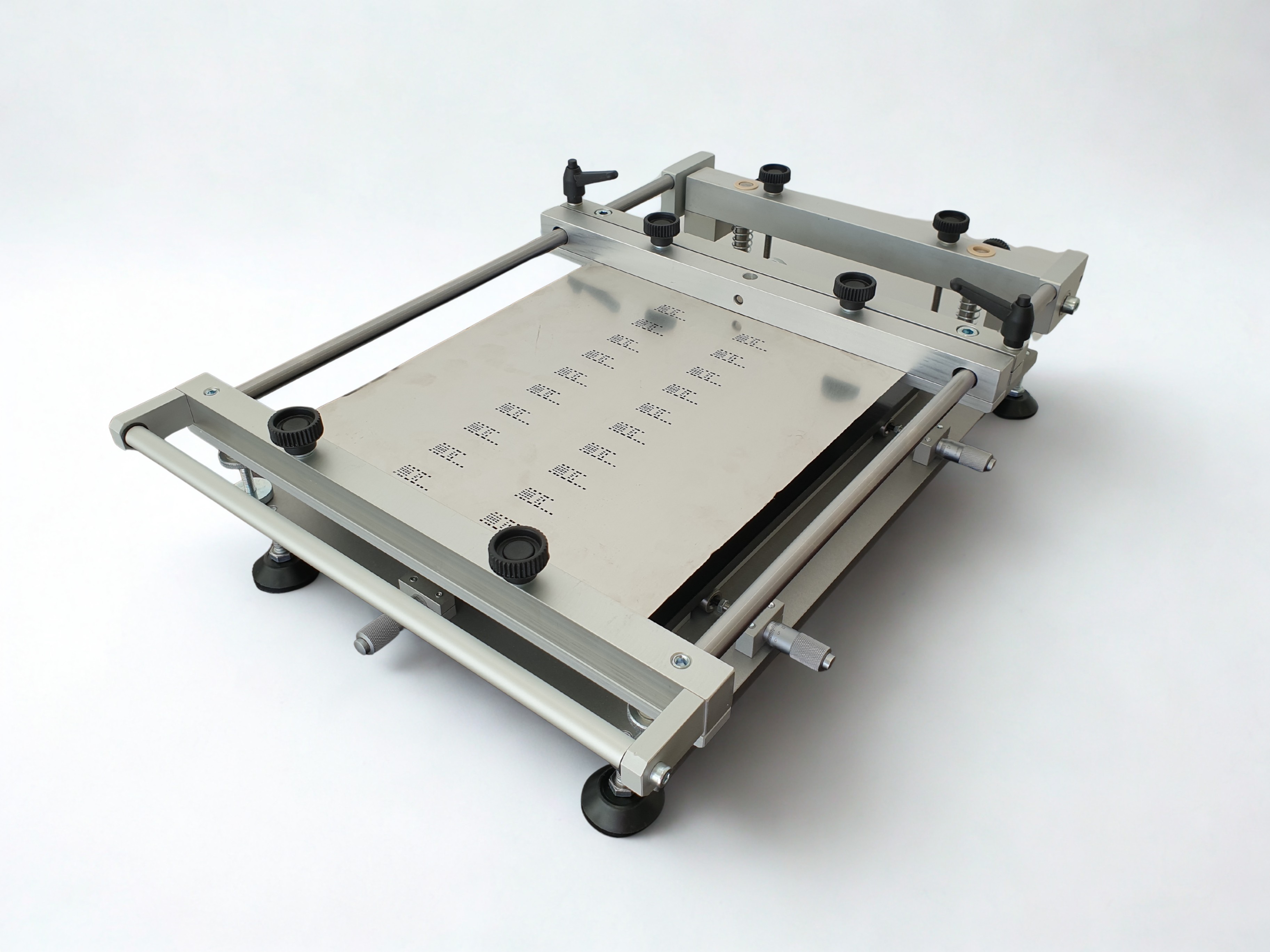

Der Schablonendrucker S1 ist ein vielseitiger und zuverlässiger manueller Schablonendrucker für Prototyping und SMT-Produktion im kleinen Maßstab.
Das einstellbare Spannsystem und die präzise X/Y/Theta-Ausrichtung gewährleisten einen gleichmäßigen Pastenauftrag sowohl mit Metall- als auch mit Polyimidschablonen.
Trotz seiner kompakten Abmessungen (530 × 370 × 130 mm) und seines geringen Gewichts (20 kg) ist der S1 optimal für schnelle Prototypen und Kleinserien mit Fine-Pitch-Bauelementen.
Der S1 liefert saubere und gleichbleibende Druckergebnisse selbst bei anspruchsvollen Bauteilen wie µBGA mit einem Rastermaß von 0,4 mm und Bauteilen der Größe 0201. Dank seines präzisen Ausrichtungssystems werden selbst kleinste Pads sehr genau gedruckt, wodurch Kurzschlussfehler vermieden werden.

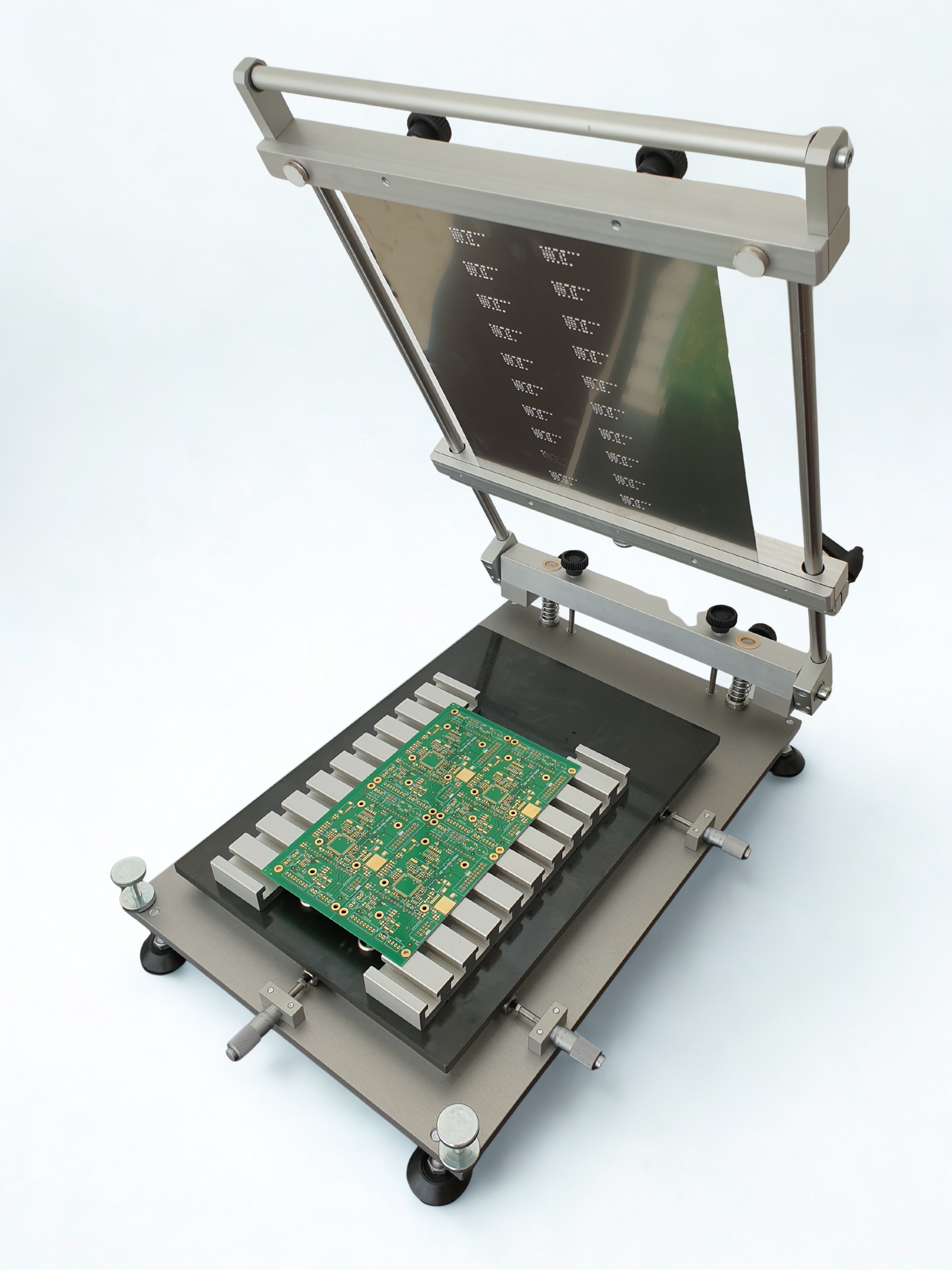

Das flexible Leiterplattenbefestigungssystem gewährleistet eine sichere und wiederholbare Platzierung der Leiterplatten während des Druckvorgangs. Es ist mit verschiedenen Leiterplattengrößen und -typen kompatibel und ermöglicht eine schnelle Klemmung sowie einfache Neupositionierung – unverzichtbar für Prototypen und Kleinserien.
Die Montage perforierter und unperforierter Schablonen erfolgt dank des verstellbaren Spannrahmens des S1 schnell und intuitiv. Der doppelte Klemmmechanismus sorgt für einen festen und gleichmäßigen Kontakt und ermöglicht so bei jedem Zyklus einen präzisen Pastenauftrag, unabhängig davon, ob Standard- oder Sonderschablonen verwendet werden.
Referenzmarken einstellen
Montage der Schablone mit Perforation
Präzise Druckergebnisse
