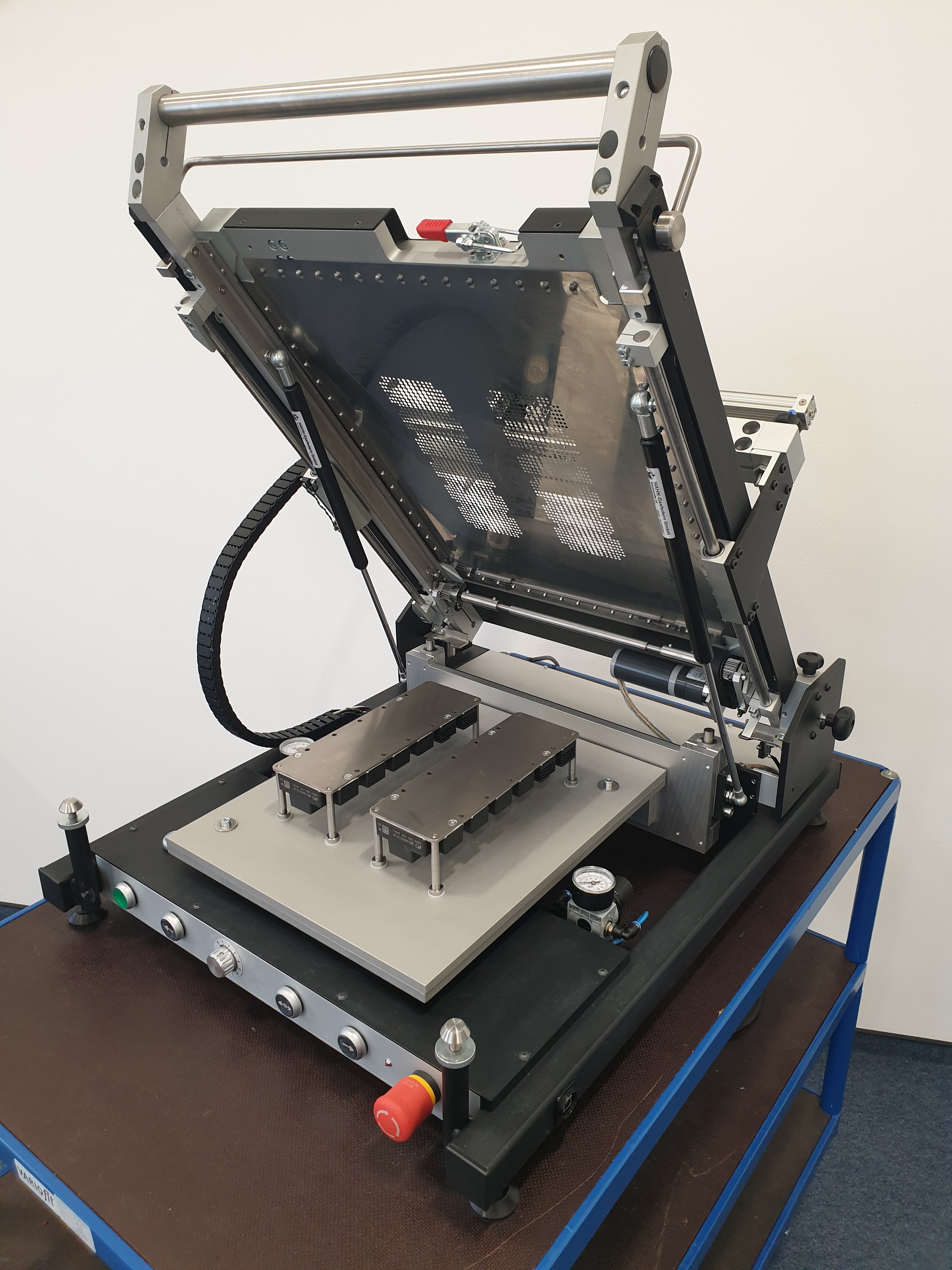

Der Schablonendrucker S40 ist ein halbautomatischer Präzisions-Sieb- und Schablonendrucker für höchste Ansprüche an die Druckqualität. Der S40 ist für das Drucken von Lotpasten, SMD-Klebern oder Wärmeleitpasten ausgelegt. Er kann sowohl als Siebdrucker als auch als Schablonendrucker eingesetzt werden. Die Parametrisierung und Automatisierung aller relevanten Faktoren, die über die Druckqualität entscheiden, ist der Hauptvorteil des S40. Der Drucker ist daher für Klein- bis Mittelserien ausgelegt.

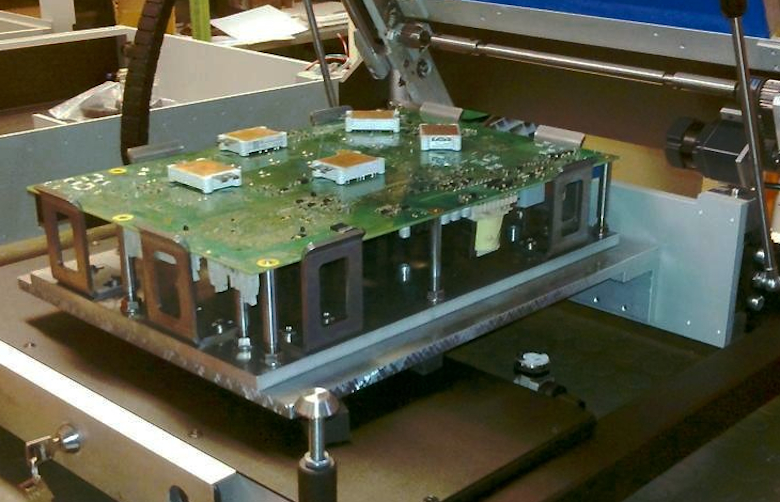

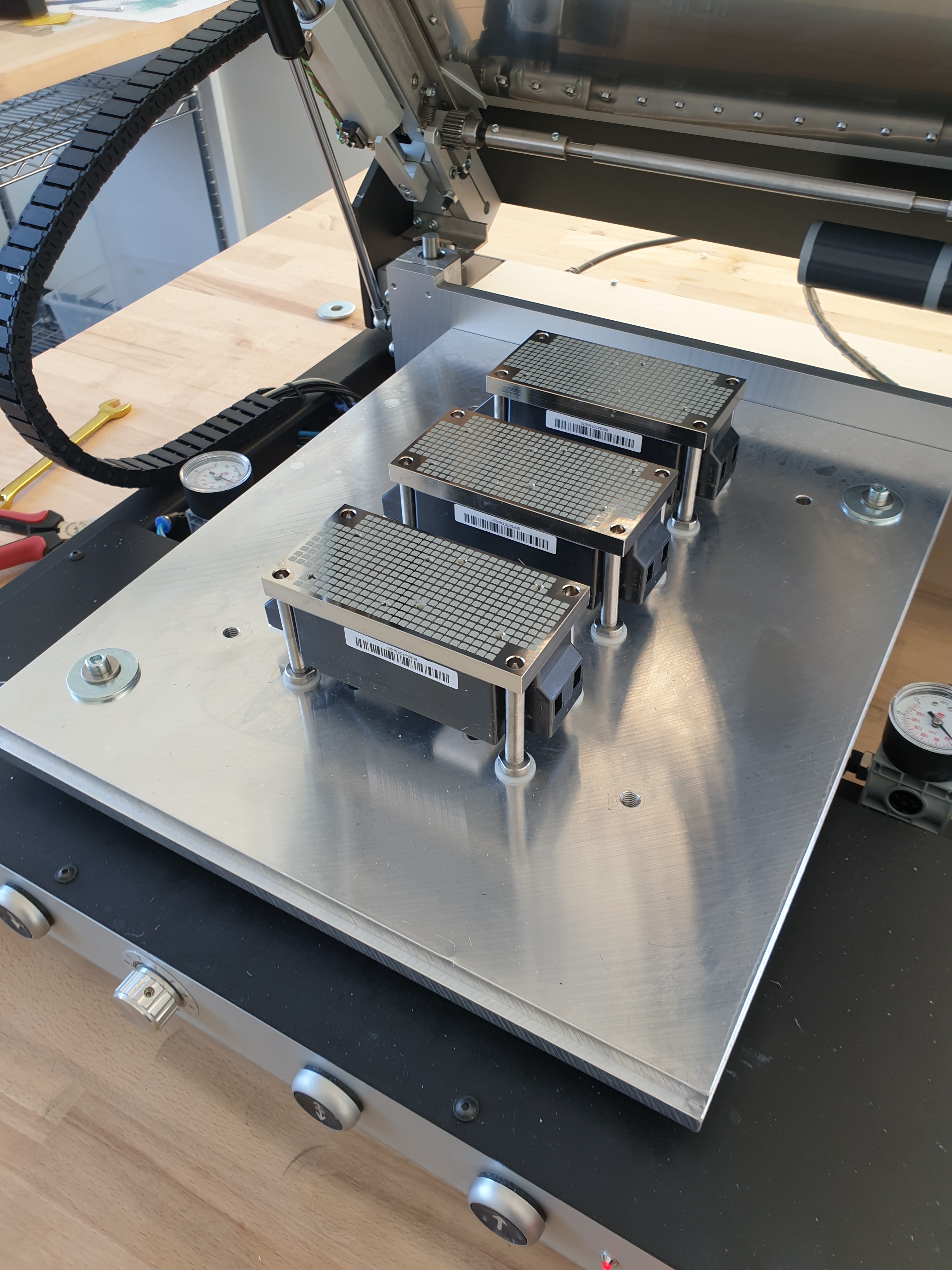

Wie alle anderen Drucker der Firma Mechatronic ist auch der S40 serienmäßig mit einem Schnellspannrahmen ausgestattet. Schnellspannrahmen anderer Hersteller, zweiseitige Spannsysteme für ältere Schablonen oder feste Rahmen sind ebenfalls mit dem S40 kompatibel. Der S40 ist als Tischgerät oder mit Unterbau erhältlich. Zusätzlich kann der Drucker S40 mit einer Reihe von Zubehörteilen für Sonderapplikationen ergänzt werden, z. B. für die Bedruckung von Flex-PCBs oder Keramiksubstraten sowie von IGBT-Modulen oder Power-PCBs.
Das Programmieren des Druckbereichs für eine beliebige Leiterplatte erfolgt beim S40 durch die Simulationsfahrt des Rakelportals und das Speichern des absolvierten Verfahrwegs. Daher sind für die Programmierung des S40 keine speziellen Kenntnisse erforderlich. Für den Betrieb des S40 ist ebenfalls kein PC erforderlich.
Der Schablonendrucker S40 sorgt mit seiner automatischen Tischabsenkung, dem einstellbaren Rakelsystem und den integrierten hochauflösenden Kameras für zuverlässigen und präzisen SMT-Druck. Er eignet sich für anspruchsvolle Produktionsumgebungen und bietet programmierbare Steuerungen sowie ergonomische Funktionen, um den Druckprozess zu optimieren und eine gleichbleibende Qualität bei komplexen Leiterplattenbaugruppen sicherzustellen.
