Schablonendrucker SXL

Name: Schablonendrucker SXL
Brand: Mechatronic Systems
SKU: SXL

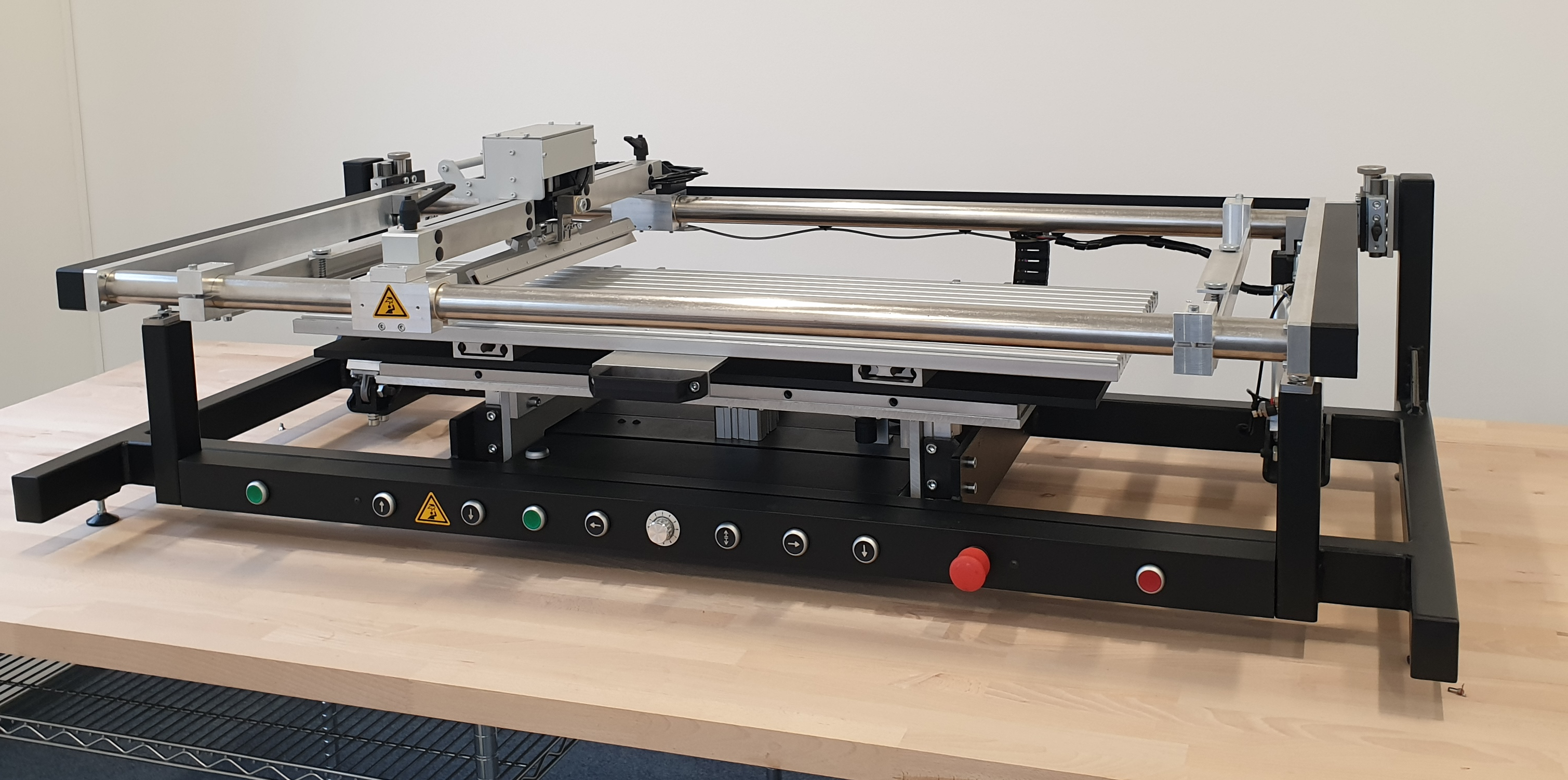

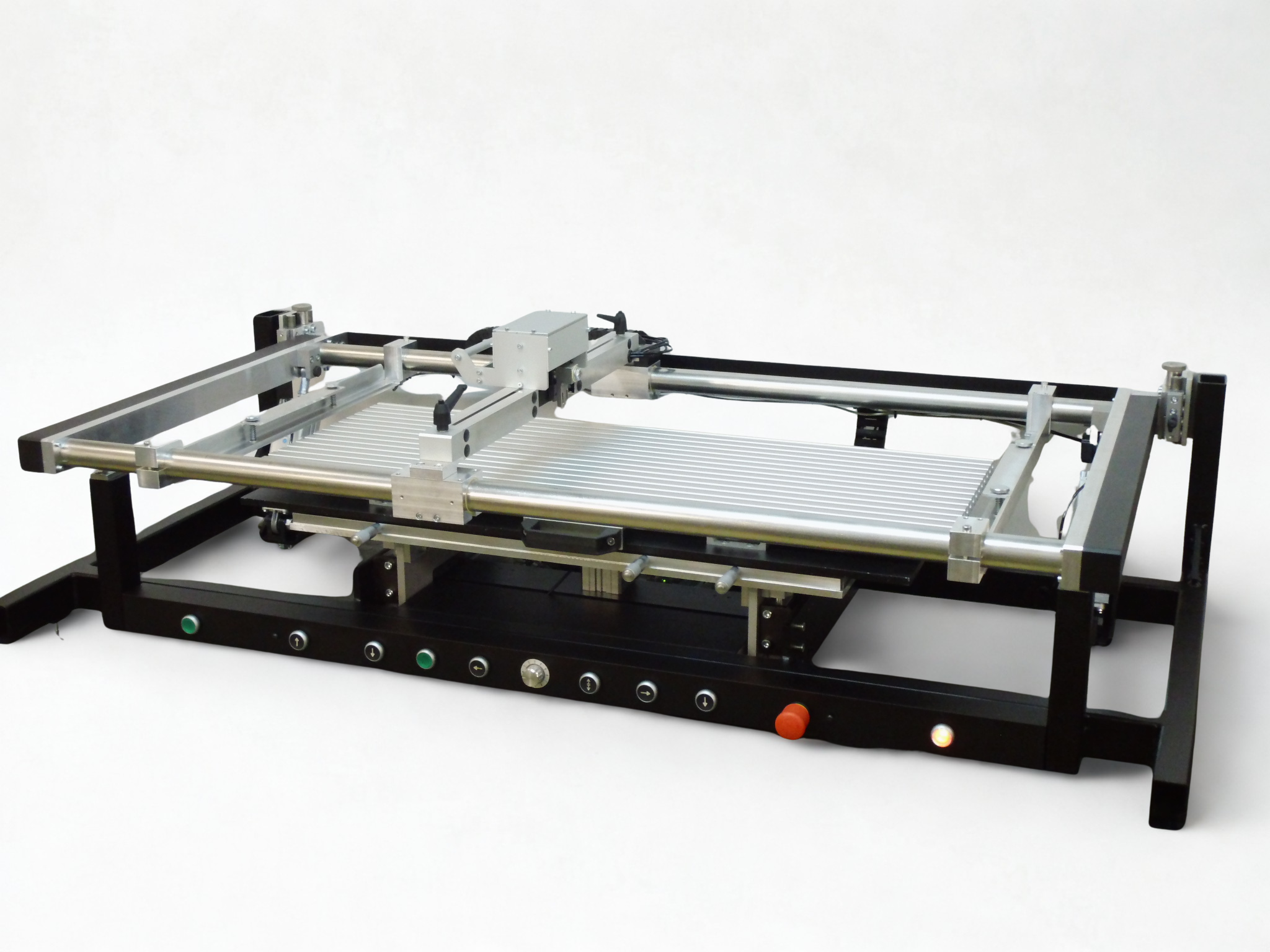

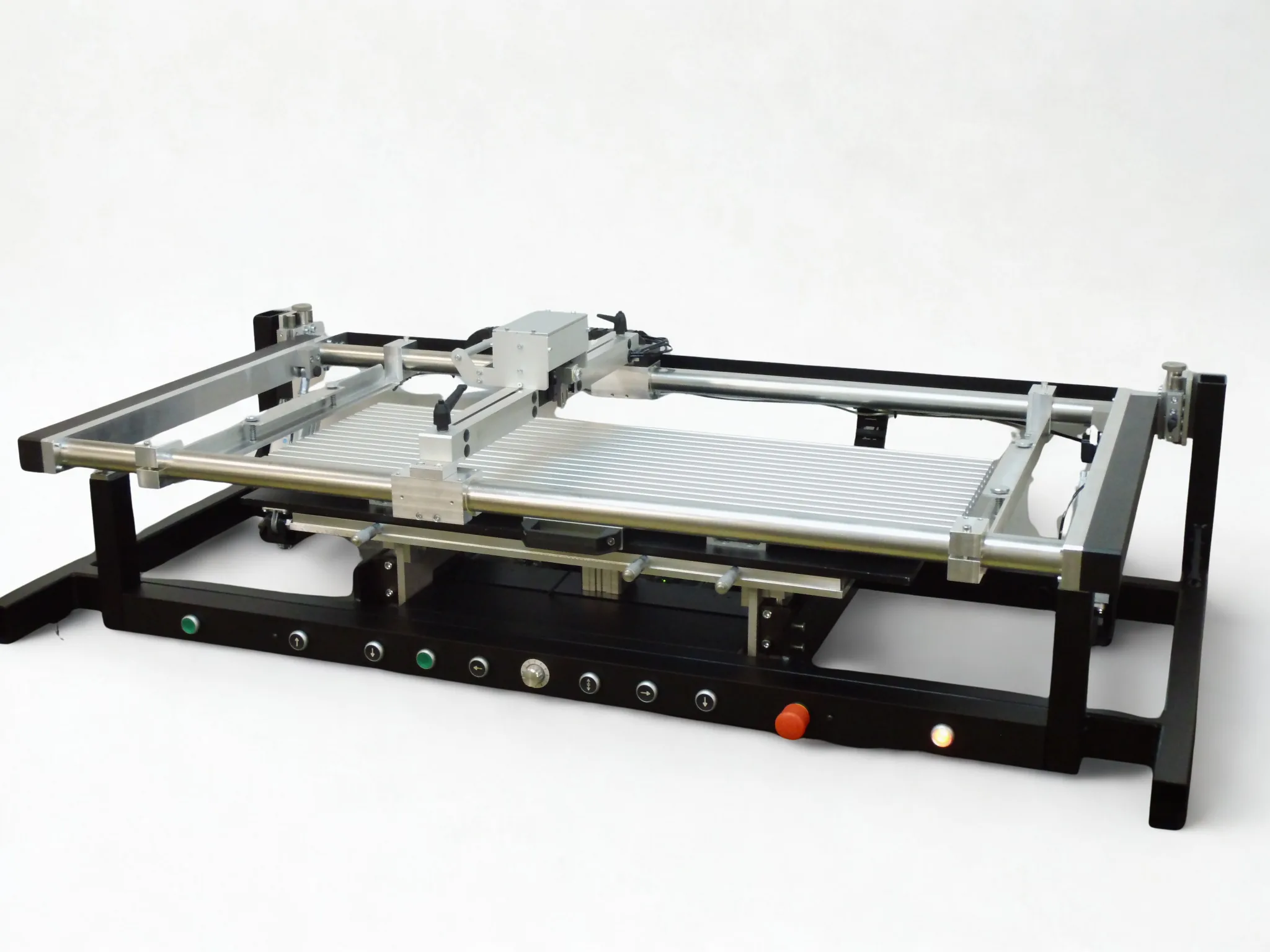

Großformatiger Autodrive-Schablonendrucker mit Kamerasystem

Halbautomatischer Großformat-Sieb- und Schablonendrucker SXL mit Kamerasystem

Der Schablonendrucker SXL ist für große Leiterplatten mit einer maximalen Größe von 1000 × 480 mm und einem variablen Rahmensystem bis 1200 × 600 mm ausgelegt. Er verfügt über integrierte Dual-Kameras und einen LCD-Monitor für eine präzise Ausrichtung. Der Drucker bietet einen frei programmierbaren elektrischen Rakelantrieb mit Geschwindigkeiten von 5 bis 150 mm/s sowie einen automatischen, reversiblen Doppelrakel mit einstellbarem Winkel und Anpressdruck für einen gleichmäßigen Pastenauftrag.

Mit präziser X/Y- und Theta-Verstellung sowie einem großen Off-Contact-Bereich gewährleistet der SXL eine ausgezeichnete Druckqualität auch bei Fine-Pitch-Bauteilen bis 0,3 mm. Die automatische Tischabsenkung mit einstellbarer Geschwindigkeit und einstellbarem Druck erhöht die Prozesswiederholbarkeit.

Hauptmerkmale

Unterstützt große Leiterplatten bis 1000 × 480 mm und variable Rahmengrößen bis 1200 × 600 mm
Integriertes Dual-Kamera-System mit LCD-Monitor für präzise Ausrichtung
Programmierbarer elektrischer Rakelantrieb mit Geschwindigkeiten von 5 bis 150 mm/s
Automatischer reversibler Doppelrakel mit einstellbarer Neigung (0–60°) und einstellbarem Anpressdruck (0–200 N)
Automatische Tischabsenkung mit einstellbarer Geschwindigkeit und einstellbarem Anpressdruck
Hochpräzise X/Y- (±12 mm) und Theta-Verstellung (±2,7°) mit einer Genauigkeit von ±0,01 mm

Spezifikation
Rahmengröße	variable system max. 1200 x 600 mm
PCB size	max. 1000 x 480 mm
Visionsystem	2 integrated cameras LCD monitor
Programming	print parameters adjustable by user panel programming of all other relevant print parameters via USB interface
Squeegee drive	electric drive control print speed 5-150 mm/s freely programmable squeegee travel
Squeegee changeover	Automatic reversible dual squeegee Universal holders for metal or rubber blade adjustable squeegee inclination 0 - 60 ° adjustable squeegee contact pressure 0 - 200 N
Printing	Single or double-sided boards
Table lowering	automatic table lowering / Z=10 mm lowering speed adjustable 0,2 - 4 mm/s adjustable table contact pressure 0 - 450 N
Table - X, Y / Theta adjustment	+/- 12 mm / +/- 2,7°
Off-Contact (Z-Axis) Range	0 - 24 mm
Table adjustment accuracy	+/- 0,01 mm
Versorgung	Compressed air 8 bar
Abmessungen und Gewicht	1400 x 750 x 550 mm / ca. 125 kg
Application area	suitable for small and medium volume production screen- or stencilprinting of glue, solder paste or other substances qualified for fine pitch components minimum pitch of pads 0,3 mm
